测量用电压互感器检定之设备要求

标准电压互感器或其他电压比例标准器.标准器的准确度级别及技术性能，应满足如下要求：

1、标准器应比被检电压互感器高两个准确度级别；

不具备高两个级别的标准器时，也可以选用比被检电压互感器高一个级别的标准器作为标准，但标准器的误差值应更正到被检电压互感器的误差之中；

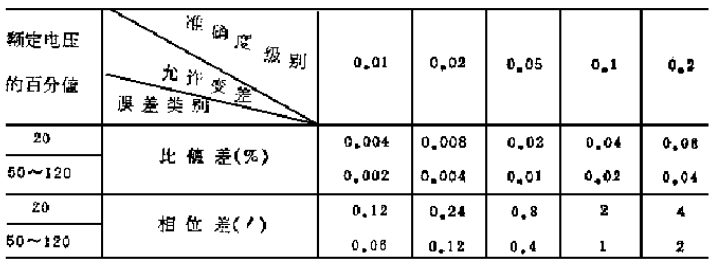

2、标准器的变差（电压上升和下降时两次所测得的误差值只差）应不大于表2的数值；

3、在检定周期内，标准器的误差变化，不得大于其允许误差的三分之一；

4、标准器必须具有部门或有关主管部门的检定证书。使用时的二次负荷与证书上所标负荷只差，不应超过±10%

误差测量装置

由误差测量装置所引起的测量误差，不得大于被检电压互感器允许误差的1/10。其中，装置灵敏度引起的测量误差不大于1/20，最小分度值引起的测量误差不大于1/15。

监视用电压表

为了确定标准器二次回路的工作电压，外接监视用电压表的准确度级别应不低于1.5级，而且，在所有示值范围内，电压表的内阻抗应保持不变。

电压负荷箱

在额定频率为50Hz时，电压负荷箱在额定电压的20%～1220%的范围内，周围温度20±5℃时，其有功部分和无功部分的允许误差，均不超过±3%。当cosψ=1时，其残余无功分量不得大于额定负荷值的±3%。周围温度每变化10℃时，其误差变化不应超过±2%。

电源及调节设备

电源及调节设备，应保证具有足够的容量及调节细度，并应保证电源的频率为50±0.5Hz，波形畸变系数不得超过5%。
